Telemisura digitale, multicanale e universale

Dx  - Rethinking telemetry

Per tutte le applicazioni di telemisura, sia punto /punto che su parti meccaniche rotanti, un robusto link telemetrico è il prerequisito per delle misure affidabili.

I sistemi telemetrici Dx sono progettati per impieghi in ambienti gravosi, sia dal punto di vista meccanico che della temperatura: misure in vani motore, prove al banco e in camera climatica, monitoraggio su generatori eolici …

Trasmettitore Dx
Ogni trasmettitore wireless Dx (STC = Signal Conditioning & Transmitter), compatto e con un peso di soli 14 g, integra il condizionamento dei segnali analogici e la loro conversione in digitale, fino a 6 canali di misura, oltre che all’antenna RF.

Ingressi Universali: Dx STC ha ingressi universali adatti a supportare diversi tipi di sensori: Tensioni, Temperature, Strain gauge ...

Modularità e scalabilità: se non bastano i canali è possibile aggiungere un altro modulo Dx STC; fino a 4 Dx STC possono operare contemporaneamente con un solo ricevitore.

Ampio range di temperature: Dx STC funziona in modo affidabile in un ampio intervallo di temperatura. La versione standard offre un range da -40 °C a +85 °C, la versione HT  dispone di campo esteso da -40 °C a +125 °C.

I più adeguati sistemi di alimentazione: per Dx STC sono disponibili diverse soluzioni di alimentazione che garantiscono la massima flessibilità: una “testa” o in alternativa uno statore ad anello induttivi consentono il funzionamento continuo; in alternativa, vari tipi di batterie supportano un'alimentazione sicura per ore consecutive …fino a giorni.

Ricevitore Dx
Lo sviluppo della telemetria Dx è stato pensato per soddisfare impieghi al banco prova, in pista o in ambienti produttivi. Grazie alla sua concezione modulare e per segnali universali, Dx soddisfa una vasta gamma di applicazioni e offre grandi vantaggi economici, anche in tempi dai budget limitati.

Funzionamento senza interferenze: la tecnica di acquisizione e trasmissione digitale garantisce precisione ed elevata immunità al rumore RF, la modalità “diversity”, con l’impiego di due antenne riceventi, assicura una migliore copertura nella ricezione dei dati rispetto a possibili zone d’ombra o a riflessioni.
Inoltre, dato che unitamente ai dati di misura effettivi, vengono trasmessi dei codici ridondanti per il riconoscimento e per la correzione di errori, il ricevitore ha la possibilità di restituire alle sue uscite segnali e/o dati puliti, corretti e affidabili anche in condizioni critiche di trasmissione/ricezione.

Integrazione senza problemi: per un facile utilizzo con l’hardware di misura esistente, la telemetria Dx è fornita di serie con varie possibilità di uscita:

• Interfaccia Ethernet
• CAN Bus
• Uscite analogiche

Facile da usare: il menu di navigazione, chiaro e semplice, permette un immediato utilizzo anche per gli utenti meno esperti.  La telemetria Dx può essere direttamente configurata tramite Touch Wheel o ancora più comodamente da PC via web browser.

Telemisura digitale, multicanale e universale

Dx  - Rethinking telemetry


Prestazioni

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

Trasmettitore multicanale universale per Telemetria
Trasmettitore multicanale universale per Telemetria
Ricevitore "diversity", per Telemetria multicanale
Ricevitore "diversity", per Telemetria multicanale
Telemetria digitale, intelligente
Telemetria digitale, intelligente
Telemetria multicanale, universale
Telemetria multicanale, universale
Telemetria modulare, scalabile
Telemetria modulare, scalabile

PDF

Brochure Telemetria Dx
imc Telemetry Solutions
imc Dx-Power: Misure di potenza wireless su alberi motore
imc Dx-Speed: Acquisizione wireless della velocità di rotazione direttamente sulla ruota

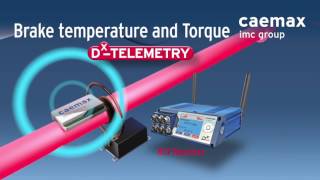

imc Dx-BrakeTemp: Misurazione delle temperature sul disco del freno
