Soluzioni universali di misura ed acquisizione

imc CRONOS-SL
Acquisizione e analisi di segnali in applicazioni mobili e in ambienti estremi

imc CRONOS-SL è una famiglia di sistemi modulari di acquisizione disponibili in versioni da 4 a 512 canali, per una varietà di situazioni di controllo, misura, acquisizione e analisi di segnali e dati.
Progettati per ambienti estremi, sono di costruzione molto robusta e compatta, sono protetti IP65, possono operare nel range di temperatura tra -40 e +85°C e rispondono a normative MIL-STD810F.
Il campionamento è sincrono, fino a 400kS/s con conversione A/D fino a 24/16 bit; ogni canale è completo di filtro antialiasing.
Un terminale grafico e la batteria interna (al litio ricaricabile) consentono un facile impiego “standalone”; i dati possono essere salvati su memorie removibili CompactFlash o su HD interno.
Le interfacce Ethernet (TCP/IP) e WiFi/ WLAN, 3G/4G Wireless consentono la gestione remota e supportano la visualizzazione grafica/numerica on-line, il salvataggio dei dati su PC, oltre che alla possibilità di distribuire più unità in rete.
Provvisti di interfaccia CAN-bus sono l'ideale nella sperimentazione automotive per l'acquisizione diretta di parametri da veicolo oltre che quelli condizionati e processati dai moduli imc CANSAS.
Questi strumenti offrono tutta la versatilità necessaria a soddisfare i cambiamenti ogni giorno richiesti dai diversi compiti di misura e questo senza rinunciare alle prestazioni e alla semplicità d’impiego.
approfondisci
Input/Output
i dispositivi imc CRONOS-SL supportano il collegamento con un’ampia varietà di segnali analogici e sensori di misura quali: tensioni, correnti, termocoppie, RTD, ponti resistivi e induttivi, sensori potenziometrici e ICP/IEPE, segnali e linee digitali di I/O (frequency, counter, incremental encoder); bus digitali: CAN (OBD-II, CCP, KWP2000 e altri protocolli ECU), LIN, ARINC, FlexRay; dati GPS, uscite analogiche / sintetizzatore di segnali e sincronizzazione con il tempo GPS o IRIG B.
E' disponibile un modulo di acquisizione Video; è comunque possibile la sincronizzazione di segnali Video, in modo on-line, con imcStudio e off-line con imcFAMOS.
Processi Real-Time
I dispositivi imc CRONOS-SL possono eseguire algoritmi di calcolo e analisi in tempo reale per ricavare dei parametri virtuali da quelli acquisiti e/o per il controllo sincronizzato “Open & Closed Loop, eseguire algoritmi PID” e molto altro ancora.
Possono operare collegati ad un PC, per il monitoraggio in tempo reale dei dati di misura, oppure standalone, come “scatola nera” che registra tutte le informazioni (fisiche e virtuali) su di un modulo di memoria CompactFlash o hard drive solid-state.
Software
Il nuovo ambiente software imc STUDIO, a menu guidato, modulare e scalabile, ne supporta la configurazione in modo immediato e intuitivo e la facile implementazione di funzioni di controllo e simulazione, processi di calcolo (imc Online FAMOS) visualizzazioni grafiche e report di prova; i sistemi imc CRONOS-SL sono anche gestibili tramite il tradizionale software imcDevices.
Il collaudato ambiente di analisi dati imc FAMOS completa il processo di acquisizione, misura controllo e simulazione; le macro di imc FAMOS possono essere integrate tramite sequenze automatiche di test aumentandone efficienza e affidabilità. I dati acquisiti sono anche esportabili in formato Excel/ASCII ed in un'ampia varietà di formati proprietari di terze parti.
È possibile importare modelli MatLab/Simulink nel hardware di misura per testare fisicamente un componente reale, parte di un sistema più complesso che viene simulato.
Per l'integrazione in ambienti applicativi specifici, sono disponibili le AciteveX imc COM e i driver per LabView e DIAdem.
Applicazioni
iI dispositivi imc CRONOS-SL soddisfano una varietà di applicazioni di misura, acquisizione e analisi, simulazione, controllo e automazione, sia per impiego mobile (auto, moto, sport, navale, ferroviario, aerospaziale …) che per il monitoraggio di processi produttivi ... In modo particolare sono adatti per estensimetria e analisi NVH di rumore e vibrazioni. Sofisticati criteri di trigger ne consentono anche un ottimale impiego come "transient-recorder" per la cattura di fenomeni non ripetibili a media velocità di evoluzione.

Soluzioni universali di misura ed acquisizione

imc CRONOS-SL
Acquisizione e analisi di segnali in applicazioni mobili e in ambienti estremi


Prestazioni

Nota: i dati riportati in questa tabella sono di semplice riferimento, possono contenere errori, non essere aggiornati e/o subire modifiche in qualsiasi momento; per un'informazione più accurata è necessario fare riferimento al datasheet del prodotto.

imc CRONOS-SL2
imc CRONOS-SL2
imc CRONOS-SL4
imc CRONOS-SL4

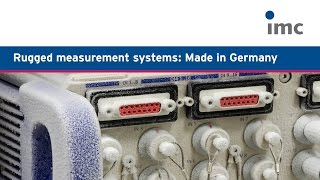

particolare di SL2 in ambiente a bassa temperatura
particolare di SL2 in ambiente a bassa temperatura
